Икона Ввод должна быть такой.
Сравните.

Поддерживаю!
Потому что много лет работаю с функциональными блоками (этот язык понятен всем инженерам).
Слева всегда входит, справа выходит.
Удивлён, что в Драконе было наоборот. Это крайне нелогично, как будто ввод и вывод производятся из одного и того же места...

Ага, тоже такая мысля мелькала, что нелогично ввод сделан, но не придал ей значения, оказывается понятнее не мне одному было бы

В.Д. Паронджанов,
какое Ваше мнение по вопросу должной графики иконы Ввод?

Правильное предложение. Спасибо.
Поддерживаю.

В.Д. Паронджанов,
"Поддерживаю." - это как?

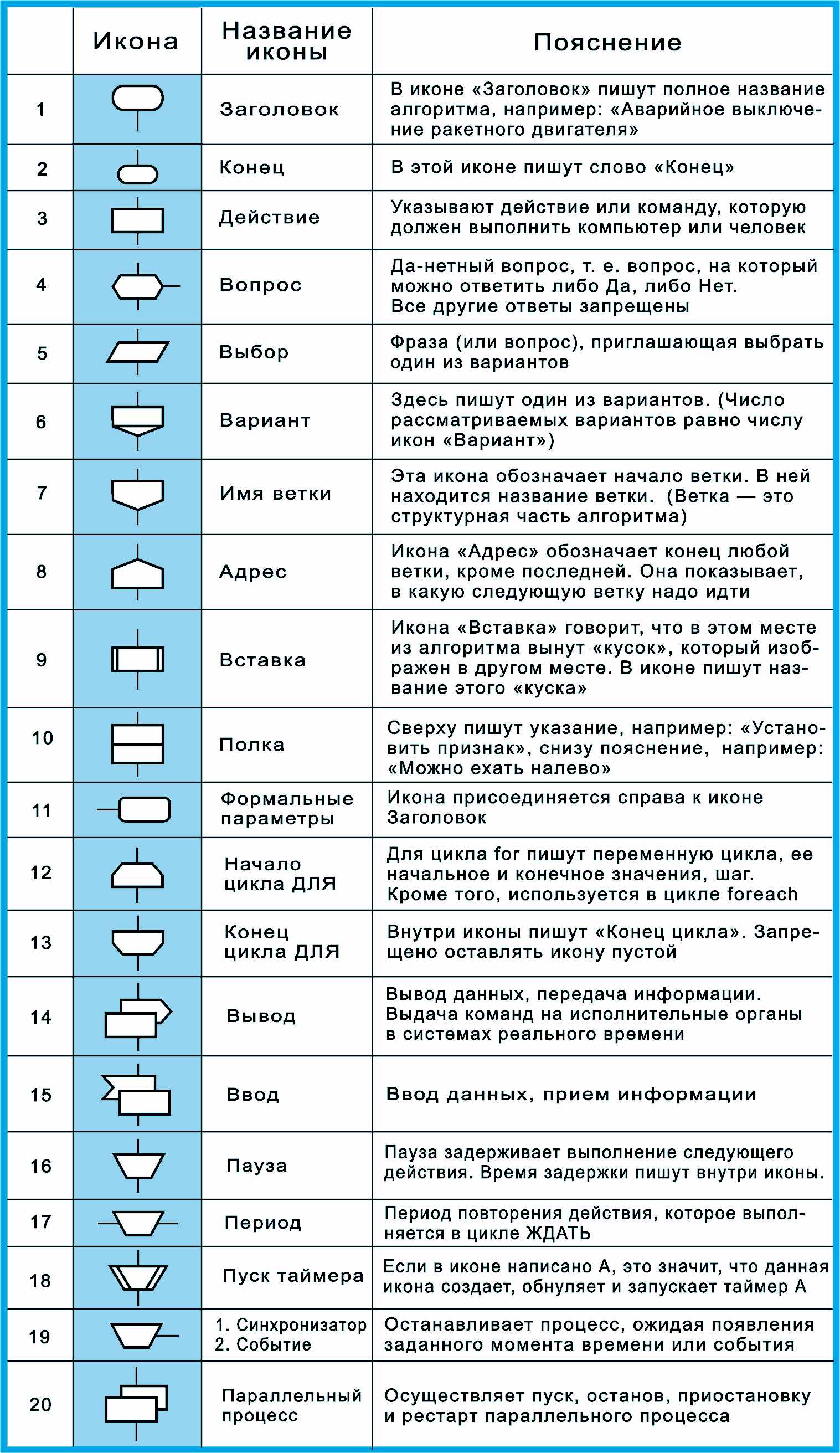

Внесёте изменение в перечень икон?
http://forum.drakon.su/viewtopic.php?p=100785#p100785 от Среда, 15 Ноябрь, 2017 16:58

Да, надо внести изменение в перечень икон

Изменена графика иконы Ввод.

Причиной изменения графики иконы Ввод явились нарушения:
• направление элемента иконы - стрелки справа налево, что не соответствует принятому направлению потока управления - слева направо, сверху вниз;
• место ввода информации - стрелки находится справа, что не соответствует принятому принципу -
размещать ввод слева.

Указанные нарушения в иконе Ввод, создавали у пользователей сложность восприятия графической информации, как противоречащие общепринятым принципам отображения визуальной информации. Нарушения были давно существовавшей когнитивной ошибкой в языке Дракон.

В.Д. Паронджанов внес изменение графики иконы Ввод в перечень икон языка Дракон. Надеемся, что изменения будут внесены и в планируемые публикации В.Д. Паронджанова.
---
Пользователи языка Дракон сталкиваются еще с одной когнитивной ошибкой в графике языка Дракон.

Икона Адрес имеет графику соответствующую стрелке, ориентированной снизу вверх. Ориентация иконы Адрес становится еще более явной при наличии в иконе маркера веточного цикла.

Для икон Ветка и Вариант Совпадение, имеющих также графику стрелкы, направление потока управления совпадает с ориентацией икон. Ориентация же иконы Адрес противоречит направлению потока управлению проходящего через икону сверху вниз.

Предлагаю изменить ориентацию иконы Адрес.
---
Причиной указанных когнитивных ошибок, связанных с ориентацией икон, является то, что в публикациях В.Д. Паронджанова отсутствует рассмотрение понятия "поток управления" и соответственно не рассматривается графика икон адекватная потоку управления. Отсюда возникает такая произвольная графика икон.

Про адрес спорно:
1) он не воспринимается именно как стрелка, в отличии от иконы ввода;
2) если воспринимать его как стрелку, то он вполне себе правильно показывает, в каком направлении надо искать инфу дальше, а ниже него по сути ничего нет.

Икона Адрес должна быть такой.
Сравните.

Видите:
• органично визуализируется поток управления,
• непротиворечиво смотрится последовательность икон Ветка, Адрес и стрелки в петле схемы Силуэт.

Это так, но.
Этот самый "адрес" есть как раз разрыв потока управления, требующий визуального поиска связанного маркера продолжения.
А в инженерной практике начало и конец, вход и выход всегда делаются симметричными.
Мы всегда к розетке ищем вилку, а не вторую розетку.

Однонаправленность связанных маркеров в данном случае не обосновано с точки зрения когнитивной эргономики.
Однонаправленность хуже, чем симметричная противоположность.

Икона Ввод отображается в DRAKON Editor Web по-новому.

http://forum.drakon.su/viewtopic.php?p=101204#p101204
Икона Адрес должна быть такой.

Реакция автора языка Дракон, уважаемого В.Д. Паронджанова, отсутствует или крайне замедленная.

Ждем.

Ветка имеет один вход (одно начало). И один или несколько выходов (концов).

Необходимо ЗРИТЕЛЬНО различать вход ветки (начало ветки) и выход (конец ветки).

Использование одинаковых икон для входа и выхода (для начала и конца ветки) вносит путаницу и мешает пониманию.
