 Заголовок сообщения: "Ситуации" в Драконе
СообщениеДобавлено: Вторник, 16 Декабрь, 2008 18:43

Зарегистрирован: Воскресенье, 04 Ноябрь, 2007 23:01
Сообщения: 511

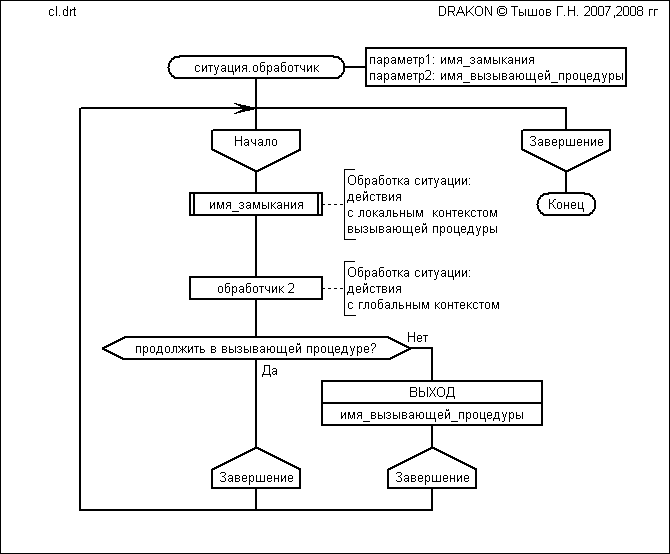

Попытался изобразить обработчик ситуации на Драконе. Вот что вышло:
Вложение:
cl.png [ 8.52 КБ | Просмотров: 18223 ]
Прошу покритиковать.


Последний раз редактировалось Рэйлвэй Каген Вторник, 16 Декабрь, 2008 18:51, всего редактировалось 1 раз.

Вернуться к началу
 Профиль

 Заголовок сообщения: Re: "Ситуации" в Драконе
СообщениеДобавлено: Вторник, 16 Декабрь, 2008 18:51
Аватара пользователя

Зарегистрирован: Суббота, 29 Март, 2008 19:27
Сообщения: 1098
Откуда: Россия, Чебоксары
На первый взгляд - бред какой-то...

Во-первых, так и непонятно что это за "ситуация" такая. То ли это процедура (оформлена как процедура), то ли это не просто процедура, а процедура обработки прерывания...
С прерываниями вроде бы всё ясно, они, как и процедуры, при выходе возвращают управление туда же, откуда были вызваны (в точку прерывания).
Но, глядя на эту картинку, у меня возникает гнусное подозрение, что хотели Вы изобразить исключение (exception). С другой стороны, таки изображённая схема имеет один выход. И ещё что-то непонятное (действие под названием ВЫХОД). Отмазка в том, что редактор Тышова не позволяет сделать два выхода, не катит. Можно было в painbrush подрисовать ;)

Во-вторых, непонятно, зачем тут нужно "имя замыкания" и что это за "действия в контексте"...
На мой взгляд, существенно то, что исключение не является внешней процедурой! Это по сути тот же самый код в том же самом контексте. Тот факт, что возникновение исключения может происходить где-то глубоко относительно места инициализации обработчика, в другом локальном контексте, ничего не меняет на самом деле!
Потому что обработчик исключения обязан последовательно финализировать все вложенные контексты, поднимаясь на исходный уровень.

В связи с чем мне решительно непонятно, что это за контекст такой передаётся в замыкании, а, главное, зачем?

В-третьих, непонятно, что это за выход по имени вызывающей процедуры. Что, надо снова запустить вызывающую процедуру? Бред! Или Вы хотели показать, что надо, к примеру, регистр BP здесь передавать в качестве указателя на контекст (возникновения прерывания?)? Ну так это дело компилятора...

В общем, пока непнятно...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: "Ситуации" в Драконе
СообщениеДобавлено: Вторник, 16 Декабрь, 2008 21:35

Зарегистрирован: Воскресенье, 04 Ноябрь, 2007 23:01
Сообщения: 511
Alexey_Donskoy писал(а):
непонятно что это за "ситуация" такая..

1. Ничего пока не изменилось. Ситуация - экземпляр определённого типа/класса. На картинке один из его методов - обработчик. Исключения могут быть представлены с помощью ситуаций. Поэтому можно посмотреть на эту ситуацию как на исключение.

2."замыкание" - действия, обычно определяемые в секции EXCEPT. Представим, что у нас нет этой секции и все действия из неё вынесены в локальную процедуру, которую и передаём методу "ситуация.обработчик". Например, это замыкание подставляет принятые по-умолчанию значения в локальные переменные при возникновении ситуации - чтобы не допускать распространения ошибочных данных.
"обработчик 2"- действия,определённые для данного типа/класса "ситуация". Без привязки к секциям EXCEPT и локальному контексту защищаемых процедур. Например, отписать чего-нибудь в лог(большой и общий). Или демонтировать устройство при обнаружении его отключения.

3. "вызывающей" - действительно, крайне неудачно использованное мной слово(будем менять). Притягивает внимание к месту, где дёрнули RAISE. На самом деле имеется в виду процедура/функция, в которой выделена область ситуации, охватывающая часть алгоритма. В которой "как бы" определены TRY-EXCEPT-END.

4. второй выход - имеется в виду, что после завершения обработки ситуации необходимо завершить процедуру/функцию, в которой "как бы" определены TRY-EXCEPT-END. Ни [BP], ни [FS]:0 не трогаем - не знает Дракон этого.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: "Ситуации" в Драконе
СообщениеДобавлено: Вторник, 16 Декабрь, 2008 21:48
Аватара пользователя

Зарегистрирован: Суббота, 29 Март, 2008 19:27
Сообщения: 1098
Откуда: Россия, Чебоксары
Один только вопрос - зачем?

Зачем обработчик исключения рассматривать отдельно от всего алгоритма и контекста?
Для чего нужна такая искусственная операция?
Какой в этом смысл?

Когнитивного смысла - нет, т.к. возмещать потерю контекста малыми затратами ещё никто не научился; обработчик должен быть там же, где и вся область видимости...

"Технологического", что-ли, смысла - тоже не наблюдается... Одни издержки с передачей параметров...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: "Ситуации" в Драконе
СообщениеДобавлено: Вторник, 16 Декабрь, 2008 22:00

Зарегистрирован: Воскресенье, 04 Ноябрь, 2007 23:01
Сообщения: 511
Чтобы иметь возможность свернуть/развернуть--посмотреть.
И ещё потому, что рисовать, как предлагали Вы(здесь) и Геннадий Тышов(здесь) нельзя.
Последнее поясню:
Эти варианты по правилам дракона предусматривают выполнение всего защищаемого блока. А на самом деле структурный переход на обработчик может произойти из любого места защищаемого алгоритма. И не факт, что хвост, оставшийся после перехода на обработчик, обязательно должен выполняться.

Чтобы отрисовать такое, понадобилось оторвать обработчик от области, притянуть за уши замыкание и нарисовать транзитный выход. Надеюсь, что можно проще, но пока не вижу как..


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: "Ситуации" в Драконе
СообщениеДобавлено: Вторник, 16 Декабрь, 2008 22:55
Аватара пользователя

Зарегистрирован: Суббота, 29 Март, 2008 19:27
Сообщения: 1098
Откуда: Россия, Чебоксары
Коан расскажу...

(c) я писал(а):
Большинство людей строит гараж поближе к квартире (про советскую действительность говорю, а то ещё не поймут ;) ).
Уникумы (вроде меня) строят квартиру поближе к гаражу (реальный факт ;) ).

Любознательный товарищ поинтересуется у мастера дзен, почему так случилось?
В отмет мастер дзен спросит: "Так ли это?"

Когда любознательный товарищ начинает проверять слова мастера дзен, он долго трудится, читает гору книг и, наконец, понимает, что гараж стоял на правильном месте, и по фэн-шую так было сделать правильнее всего. И снизойдёт тогда на любознательного товарища просветление!

Много позже любознательный товарищ поймёт, что китайский фэн-шуй на россиянина действует совсем не так, нежели на китайца... И усомнится любознательный товарищ в происходящем, а заодно и в компетентности мастера дзен...

Прожив большую жизнь, любознательный товарищ вдруг поймёт ту простую истину, которую сразу увидел мастер дзен - всё призошло просто случайно! И незачем городить иллюзию на иллюзии, пытаясь объяснить эту случайность. И тогда любознательный товарищ обнаружит, что окружающие смотрят на него с почтением и называют мастером дзен ;)

Но на пороге своей жизни мастер дзен вдруг обнаруживает, что всё не так просто, и что в этом Мире случайностей не бывает... И с грустью вспомнит, что ещё в далёком детстве поп, обжора и пьяница, не отличавшийся ни умом, ни красноречием, говорил ему об этом же - заученными библейскими словами.

А как оно было на самом деле?


Рэйлвэй Каген писал(а):
Эти варианты по правилам дракона предусматривают выполнение всего защищаемого блока...
Не подскажете ли, как оно было на самом деле? ;)
Поймите же, что обсуждение выразительных возможностей конкретного Дракона может быть интересным лишь постольку, поскольку указывает направление дальнейшего пути совершенствования!

Поэтому ещё раз спрошу - зачем Вам такие упражнения?
Нарисуйте лучше новый язык, используя полученный опыт и решая конкретные проблемы!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: "Ситуации" в Драконе
СообщениеДобавлено: Вторник, 16 Декабрь, 2008 23:39

Зарегистрирован: Воскресенье, 04 Ноябрь, 2007 23:01
Сообщения: 511
Alexey_Donskoy писал(а):
..зачем Вам такие упражнения?
Чтобы в дзен не впадать.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: "Ситуации" в Драконе
СообщениеДобавлено: Вторник, 16 Декабрь, 2008 23:47
Аватара пользователя

Зарегистрирован: Суббота, 29 Март, 2008 19:27
Сообщения: 1098
Откуда: Россия, Чебоксары
Ну и напрасно! Потому что всё, что мы тут пытаемся изобразить, на самом деле является иллюзией...
А дзен - это выход на прямое знание.
Первый шаг к этому - интуиция.
Интуицию могут разбудить только эргономичные инструменты.
Хотите оставаться в рамках Дракона (Паскаля, Хаскеля, Форта) - оставайтесь, но далеко не уедете ;)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: "Ситуации" в Драконе
СообщениеДобавлено: Среда, 17 Декабрь, 2008 12:44

Зарегистрирован: Понедельник, 30 Июль, 2007 10:53
Сообщения: 112
Откуда: Беларусь, Минск
Мы чаще используем термин "абстракция", а не "иллюзия".


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: "Ситуации" в Драконе
СообщениеДобавлено: Среда, 17 Декабрь, 2008 12:55
Аватара пользователя

Зарегистрирован: Суббота, 29 Март, 2008 19:27
Сообщения: 1098
Откуда: Россия, Чебоксары
Абстракция не всегда бывает иллюзией ;)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: "Ситуации" в Драконе
СообщениеДобавлено: Среда, 17 Декабрь, 2008 14:58

Зарегистрирован: Понедельник, 30 Июль, 2007 10:53
Сообщения: 112
Откуда: Беларусь, Минск
Просто недавно я поменял точку зрения на эти понятия. Если какие-то объекты не конкретны - то они иллюзорны.

Абстракция очень часто бывает полезной. Самое главное - не забывать, что это абстракция.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: "Ситуации" в Драконе
СообщениеДобавлено: Среда, 17 Декабрь, 2008 15:33
Аватара пользователя

Зарегистрирован: Суббота, 29 Март, 2008 19:27
Сообщения: 1098
Откуда: Россия, Чебоксары
Дык, опять же, не всякая иллюзия может подняться до абстракции ;)

Иллюзия - это то, что при внешне правдоподобном виде не соответствует сути и потому заводит в тупик...

Абстракция - это [минимально необходимое] для решения задачи описание сути. Поэтому абстракция ВСЕГДА бывает полезной... Если, конечно, это не иллюзия ;)

А спутать их достаточно просто, так как суть при решении новой, творческой задачи ещё не открыта...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: "Ситуации" в Драконе
СообщениеДобавлено: Среда, 27 Январь, 2010 21:37

Зарегистрирован: Воскресенье, 04 Ноябрь, 2007 23:01
Сообщения: 511

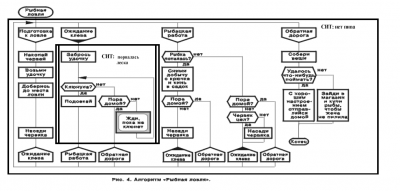

Многие помнят попытку рисования областей на Дракон-схеме. Для удобства напомню картинку:
Вложение:
doc4.png [ 42.09 КБ | Просмотров: 17482 ]

Дальше можно поступить в духе YAWL - непосредственно пририсовывать к области её обработчик и присоединять к ней же результат обработки(выходной маршрут обработчика) следующим образом:
1)возврат на вх.границу - restart - стрелка, направленная ко входу в область
2)переход на вых.границу - exception, cancel, skip - стрелка, направленная к выходу из области
3)возврат в точку, из которой вышли - interrupt - графически простым маршрутом
Но при этом всё равно остаются проблемы:
1.отсутствуют принципы структурирования областей, подобные структурированию маршрутов в силуэте.
2.из-за п.1 на определённом этапе проектирования станет просто неудобно рисовать кучу громадных прямоугольников.
3.как достучаться до внутренней границы вложенной области не пересекая границу внешней области, не запутывая излишне транслятор?

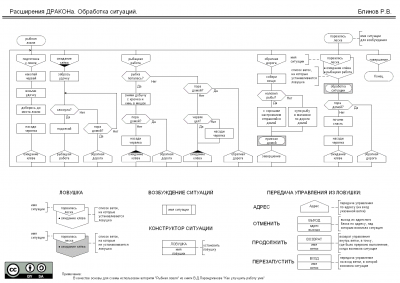

Что будет, если поступить с областями, также как и с параллельными процессами - вытянуть их границы и взаимодействие с ними на петлю силуэта? У иконы "Адрес" может быть список, чего бы не добавить такую же штуку к иконе "Ветка". Но для этого нужно разместить список внутри иконы "Ветка"? Было найдено графическое решение, отдалённо напоминающее перчатку хоккейного вратаря. Только "ловушку", вторая перчатка - "блин" совсем не подошла :). В результате "Ветка" осталась со своим уникальным именем, а в "ловушку" попал нужный нам список. При этом ничто не мешает применять "Ветку с ловушкой" в контексте параллельных процессов(пример с параллельными процессами и ловушкой можно найти здесь).
Вложение:
drakon_ext_sit.png [ 46.93 КБ | Просмотров: 17254 ]
Картинку в высоком разрешении можно скачать здесь. Размер 0,5МБ.
Такое применение соответствует динамической ситуации. Чтобы использовать статическую(заранее определённую по ходу алгоритма) ситуацию, необходимо обозначить конструктор ситуаций и обеспечить возможность возбуждения ситуаций. Последнее возможно, если присоединить к "Ветке с ловушкой" одноимённый заголовок. Само возбуждение обозначается вставкой с именем ситуации. Конструктор можно найти на картинке.

также были разговоры о вложенности областей:
вложенность в данном случае определяется порядком выполнения веток, задаваемым алгоритмически на Дракон-схеме. Это соответствует модели распространения ситуации, описанной Сафоновым и Пентковским. Порядковый номер веток в списке(ловушке) ничего не определяет и ни на что не влияет. Важно лишь наличие имени ветки в списке.

В качестве бесплатного приложения получаем возможность визуально отделить работу собственно алгоритма от обработки ошибок.

Лицензия - свободная: http://creativecommons.org/licenses/by-sa/3.0/

р.s.:К чему всё это? Можно почитать Сафонова и Пентковского. Почти все ответы - у них :)

08-02-2010: в алгоритме исправлен выход из ветки с ловушкой.
15-02-2010: уточнён синтаксис передачи управления из ловушки


Последний раз редактировалось Рэйлвэй Каген Понедельник, 15 Февраль, 2010 00:20, всего редактировалось 8 раз(а).

Вернуться к началу
 Профиль

 Заголовок сообщения: Re: "Ситуации" в Драконе
СообщениеДобавлено: Четверг, 28 Январь, 2010 08:49
Аватара пользователя

Зарегистрирован: Суббота, 29 Март, 2008 19:27
Сообщения: 1098
Откуда: Россия, Чебоксары
Рэйлвэй Каген писал(а):
Дальше можно поступить в духе YAWL - непосредственно пририсовывать к области её обработчик и присоединять к ней же результат обработки(выходной маршрут обработчика) следующим образом:
1)возврат на вх.границу - restart - стрелка, направленная ко входу в область
2)переход на вых.границу - exception, cancel, skip - стрелка, направленная к выходу из области
3)возврат в точку, из которой вышли - interrupt - графически простым маршрутом
Мне такой подход кажется более правильным.
Кроме п.3 - прерываний. Потому что в подавляющем большинстве случаев прерывание будет устанавливаться при старте и действовать всегда. Более того, если вдруг понадобиться установить (разрешить) прерывание только на протяжении одного действия, то всё равно это действие может прерываться другим прерыванием, которое, в свою очередь, может быть прервано рассматриваемым прерыванием... Ну, в общем, основной смысл здесь в том, что прерывание не имеет чётко очерченной области действия.
А исключение - вроде бы имеет (хотя я никогда не исследовал, как ведёт себя механизм исключений в прерываниях :) ). По логике всё-таки должна быть обеспечена область действия исключения только в том месте алгоритма, где оно включается...

Рэйлвэй Каген писал(а):
В качестве бесплатного приложения получаем возможность визуально отделить работу собственно алгоритма от обработки ошибок.
На мой взгляд, это большой минус, который вводит дополнительные неявные связи между элементами алгоритма и тем противоречит цели эргономичного визуального инструмента.

Да и выделение защищаемых участков алгоритма в отдельные ветки выглядит очень искусственно.

И мне также осталось непонятно, что делать со вложенными исключениями...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: "Ситуации" в Драконе
СообщениеДобавлено: Четверг, 28 Январь, 2010 10:25

Зарегистрирован: Воскресенье, 04 Ноябрь, 2007 23:01
Сообщения: 511
Alexey_Donskoy писал(а):
Мне такой подход кажется более правильным.
К сожалению, при ближайшем рассмотрении, он оказался нежизнеспособным. В основном, из-за того, что он порождает набор взаимно противоречивых правил, существенно усложняющих сам язык(выводящий его из устойчивого минимального набора правил и компромиссов) и транслятор(из силуэта в набор примитивов или сразу в промежуточное представление для компилятора). Может быть я и ошибаюсь, но как-то не очень привлекает перспектива детальной проработки изначально "хромого" варианта. Поэтому и стал искать решение при других "граничных условиях".

Alexey_Donskoy писал(а):
прерывание не имеет чётко очерченной области действия.
Позвольте не согласиться с таким утверждением. Если я при старте контроллера сразу разрешаю прерывания, то даже в этом случае область четко определена - все ветки. Рисуем чёрную "ловушку" с пустым списком, т.е. "не исключать ничего". Если надо где-то запретить обработку прерываний - заполняем список исключаемых веток. Если имеем ясные намерения разрешать прерывания в конкретных ветках - используем белую "ловушку" со списком.
Да, чёрная "ловушка" - прямо клякса какая-то получилась. Наверное лучше перекрасить :).

По поводу большого минуса - ничто не запрещает размещать ветку обработчика рядом с веткой или группой веток, внесённных в список "ловушки". Равно как и отодвинуть обработчик в сторону тоже ничто не запрещает. Эргономика схемы будет определяться, в том числе, набором когнитивных правил, использованных разработчиком схемы для упорядочивания веток. Инструмент уже есть, новых ограничений на упорядочивание веток я не вводил. Поэтому считаю, что минусов в этом плане не добавилось.

Alexey_Donskoy писал(а):
выделение защищаемых участков алгоритма в отдельные ветки выглядит очень искусственно.
Такое выделение позволяет исключить рисование громадных вложенных прямоугольников и связанные с этим проблемы при обработке схемы. Так же было и параллельными процессами - на определённом этапе увеличения сложности взаимодействия Вы уже не сможете с помощью ГОСТовской нотации отобразить без пересечений логику взаимодействия процессов. Точно также в классическом Драконе "расшиты" и пересечения обычных маршрутов..
Alexey_Donskoy писал(а):
И мне также осталось непонятно, что делать со вложенными исключениями...
В каком смысле?


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: "Ситуации" в Драконе
СообщениеДобавлено: Четверг, 28 Январь, 2010 10:36
Аватара пользователя

Зарегистрирован: Суббота, 29 Март, 2008 19:27
Сообщения: 1098
Откуда: Россия, Чебоксары
Повторю, что выделение защищаемых участков алгоритма в отдельные ветки выглядит очень искусственно.

Про вложенные исключения - это необходимое выделение веток существенно усложнит всё представление алгоритма (если уровней вложенности много).


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: "Ситуации" в Драконе
СообщениеДобавлено: Четверг, 28 Январь, 2010 10:52

Зарегистрирован: Воскресенье, 04 Ноябрь, 2007 23:01
Сообщения: 511
С выделением областей большими прямоугольниками и присоединёнными к ним обработчиками изображение вообще превратится в бессмыслицу. А если у каких-то областей, не непосредственно вложенных друг в друга, обработчик одинаковый? Попробуйте представить.
В предложенном варианте таких проблем не возникает в принципе. Можно, конечно, и до маразма довести - нашинковать ветки по одному действию и вперёд.. Но ведь и голова у разработчика маленько думать должна.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: "Ситуации" в Драконе
СообщениеДобавлено: Четверг, 28 Январь, 2010 11:41
Аватара пользователя

Зарегистрирован: Суббота, 29 Март, 2008 19:27
Сообщения: 1098
Откуда: Россия, Чебоксары

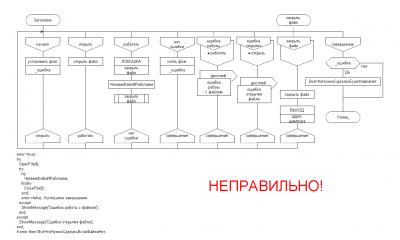

Ну давайте конкретный пример, что ли, разберём (абстрактный такой, не будем заморачиваться на конкретную Дельфу или другой ЯВУ с конкретной файловой системой):

Код:
error:=true;
try
  OpenFile(f);
  try
    try
      ЧитаемФайлИРаботаем;
    finally
      CloseFile(f);
    end;
    error:=false; //успешное завершение
  except
    ShowMessage('Ошибка работы с файлом');
  end;
except
  ShowMessage('Ошибка открытия файла');
end;
if error then ВсёЧтоНужноСделатьЕслиФайлаНет;
Как такая фигня будет выглядеть в предлагаемой нотации?!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: "Ситуации" в Драконе
СообщениеДобавлено: Четверг, 28 Январь, 2010 12:33

Зарегистрирован: Воскресенье, 04 Ноябрь, 2007 23:01
Сообщения: 511
Вложение:
example_ERR_A.png [ 21.96 КБ | Просмотров: 17389 ]

ATTN: схема содержит ошибку! См. обсуждение наследующей странице..


Последний раз редактировалось Рэйлвэй Каген Среда, 03 Февраль, 2010 18:53, всего редактировалось 1 раз.

Вернуться к началу
 Профиль

 Заголовок сообщения: Re: "Ситуации" в Драконе
СообщениеДобавлено: Четверг, 28 Январь, 2010 12:41

Зарегистрирован: Воскресенье, 04 Ноябрь, 2007 23:01
Сообщения: 511
На вопросы смогу ответить позже, т.к. буду вне сети до 31.01.2010


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 59 ]  На страницу 1, 2, 3  След.

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 2


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
cron
Вся информация, размещаемая участниками на конференции (тексты сообщений, вложения и пр.) © 2008-2021, участники конференции «DRAKON.SU», если специально не оговорено иное.
Администрация не несет ответственности за мнения, стиль и достоверность высказываний участников, равно как и за безопасность материалов, предоставляемых участниками во вложениях.
Powered by phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
