Правило.

При вычерчивании дракон-схем запрещается перекрывать зоны.

Зона -- это воображаемый прямоугольник, внутри которого находится
структурный элемент дракон-схемы.

Перекрытие зоны -- это ситуация, при которой границы зоны
накладываются друг на друга.
Иначе говоря, воображаемые прямоугольники частично накладываются
друг на на друга.
Такое наложение недопустимо. Оно рассматривается как ошибка.

Рассмотрим пример.
viewtopic.php?p=14692#p14692

На этом рисунке видны две перекрывающиеся зоны.

Зона 1 находится вверху. Она включает:
икону вопрос I>=0
икону вопрос IdentChar
икону действие id.name
икону вопрос I>=0
икону действие r.ReadPrev

Зона 2 находится внизу. Она включает:
икону вопрос I>=0
икону вопрос i<lastlnd
икону действие IdentFirstChar
икону действие id.name
икону действие MoveBlock

Чтобы исправить эргономическую ошибку, надо:
опустить зону 2 вниз примерно на 4 см.

Необходимо, чобы верхняя икона вопрос зоны 2 опустилась вниз и
оказалась ниже правой горизонтальной линии Зоны 1.

Зона 1 -- это воображаемый прямоугольник, внутри которого находится
структурный элемент дракон-схемы (обычный цикл).

После исправления ошибки внутри Зоны 1 будет находиться только обычный цикл.
Зона 1 и Зона 2 не будут перекрываться.

Устранение перекрыттия зон делает дракон-схему более ясной и легко читаемой.


Вернуться к началу
 Профиль

СообщениеДобавлено: Пятница, 04 Сентябрь, 2009 11:11

Зарегистрирован: Воскресенье, 24 Февраль, 2008 15:32
Сообщения: 5212
Откуда: Москва
Правило ритма и метра.

При вычерчивании дракон-схем "силуэт" следует соблюдать правило
ритма и метра.


Ритм -- это большое горизонтальное расстояние (промежуток) между
ветками силуэта.

Метр -- это малое горизонтальное расстояние (промежуток) между
отдельными иконами внутри ветки силуэта.

Два примера.

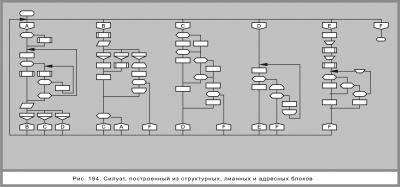

Первый пример (рис. 194) -- это заготовка, на которой (во втором
примере) будут показаны ритм и метр.


Вложения:
Комментарий к файлу: Заготовка, с помощью которой
будут пояснены понятия "ритм" и "метр"

0Рис. 194 ритм и метр.png
0Рис. 194 ритм и метр.png [ 90.91 КБ | Просмотров: 5398 ]
Вернуться к началу
 Профиль

СообщениеДобавлено: Пятница, 04 Сентябрь, 2009 11:53

Зарегистрирован: Воскресенье, 24 Февраль, 2008 15:32
Сообщения: 5212
Откуда: Москва
Ниже (на рисунке 194а) даны иллюстрации понятий "ритм" и "метр"

Большие горизонтальные промежутки между ветками силуэта --
это РИТМ. Зрительно они обозначаются широкими вертикальными
голубыми линиями.

Малые горизонтальные промежутки между иконами ветки --
это МЕТР. Зрительно они обозначаются с помощью выносок.

Всего на рисунке пять широких вертикальных голубых линий.
Это значит, что на рисунке пять ритмических линий
(пять горизонтальных ритмических промежутков).

Малые горизонтальные промежутки между иконами называются
МЕТР.
Ритм всегда больше метра.
__________________________________________________________

Наличие широкого ритма зрительно отделяет одну ветку от другой.
Благодаря этому мы рассматриваем каждую ветку как бы изолированно
друг от друга. Это значит, что при зрительном восприятии
ветки НЕ МЕШАЮТ ДРУГ ДРУГУ.

В итоге восприятие зрительной сцены облегчается.


Вложения:
Комментарий к файлу: Иллюстрация к понятиям
"ритм" и "метр"

0Рис. 194а ритм и метр названия.png
0Рис. 194а ритм и метр названия.png [ 111.9 КБ | Просмотров: 5391 ]


Последний раз редактировалось Владимир Паронджанов Суббота, 05 Сентябрь, 2009 09:11, всего редактировалось 1 раз.
Вернуться к началу
 Профиль

СообщениеДобавлено: Пятница, 04 Сентябрь, 2009 12:41

Зарегистрирован: Воскресенье, 24 Февраль, 2008 15:32
Сообщения: 5212
Откуда: Москва
РИТМИЧЕСКИЕ ОШИБКИ

Типичные эргономические ошибки

1. Ошибка №1. Когда РИТМ равен нулю.
Это значит, что соседние ветки силуэта соприкасаются между собой.
При этом зрительное восприятие дракон-схемы силуэт затруднено.

2. Ошибка №2. Когда РИТМ меньше нуля.
Это значит, что соседние ветки перекрываются (то есть их зоны
перекрываются).
При этом зрительное восприятие дракон-схемы силуэт СИЛЬНО
затруднено.

Примеры ошибок

Пример 1. Ветка Ident перекрывается и с левой и с правой веткой
viewtopic.php?p=14688#p14688

Пример 2. Ветки "Начать" и "Поработать" перекрываются, что недопустимо
viewtopic.php?p=28448#p28448

Пример 3. Ветки Production, Expresson, Term перекрываются, что недопустимо
viewtopic.php?p=28574#p28574

Пример 4. Все ветки силуэта DelDir перекрываются, что недопустимо
viewtopic.php?p=28522#p28522


Вернуться к началу
 Профиль

СообщениеДобавлено: Суббота, 05 Сентябрь, 2009 10:03

Зарегистрирован: Воскресенье, 24 Февраль, 2008 15:32
Сообщения: 5212
Откуда: Москва
Правило.

Желательно одну длинную ветку силуэта превращать
в две или даже три короткие.


Обоснование.. Короткие ветки легче читать.
Длинные ветки читать труднее.

Пример 1. Вложение deldir.right.gif. В ветке Удалить файлы
после иконы действие cf:=0 желательно открыть новую ветку:
viewtopic.php?p=28526#p28526

Пример 2.Там же. Вложение deldir.right.gif. В ветке Удалить подпапки
после иконы действие cd:=0 желательно открыть новую ветку:
viewtopic.php?p=28526#p28526
_____________________________________________________________________

В результате изменений в силуэте DelDir вместо трех сложных веток
появится пять простых веток.
Чтение силуэта DelDir станет более легким.


Вернуться к началу
 Профиль

СообщениеДобавлено: Суббота, 05 Сентябрь, 2009 10:35

Зарегистрирован: Воскресенье, 24 Февраль, 2008 15:32
Сообщения: 5212
Откуда: Москва
Правило.

Первую ветку следует зарезервировать для описания условия задачи.


Пояснение. Первая ветка не должна выполнять никаких действий.
Она выполняет функцию комментария. В этом комментарии пишут условие задачи.

Пример 1.
http://radikal.ru/F/s55.radikal.ru/i149 ... f.gif.html
(это из темы "Проба", автор ain)
Просьба не обращать внимания на рекламу!

Пример 2.
Вложение deldir.right.gif.
Условие задачи (находящееся вверху в центре)
следует переместить в первую ветку.
а) в иконе "имя ветки" следует писать "Описание задачи"
б) в иконе "комментарий" первой ветки следует писать:
Цитата:
Требуется удалить папку Dir со всем содержимым, исключая файлы объемом
больше 100 килобайт и папку NO_DEL

viewtopic.php?p=28526#p28526

Пример 3.

См. рис. 74, стр. 152 в книге "Как улучшить работу ума..."
В первой ветке описано условие задачи

Пример 4.

См. рис. 112, стр. 220 в книге "Как улучшить работу ума..."
В первой ветке описано условие задачи
___________________________________________________________

Заключительное замечание

При использовании силуэта следует руководствоваться правилом:
а) В первой ветке пишут подробное условие задачи.
б) Во второй и последующих ветках описывают решение задачи.


Вернуться к началу
 Профиль

СообщениеДобавлено: Воскресенье, 06 Сентябрь, 2009 18:33

Зарегистрирован: Воскресенье, 24 Февраль, 2008 15:32
Сообщения: 5212
Откуда: Москва
Внимание!
Первые восемь сообщений этой темы полностью переписаны (для удобства чтения)
