 Заголовок сообщения: Новая икона - "Иначе Вопрос"
СообщениеДобавлено: Пятница, 04 Январь, 2019 19:23

Зарегистрирован: Среда, 07 Январь, 2015 14:53
Сообщения: 918
В Новом 2019 Году появилась новая икона - "Иначе Вопрос".

В языках программирования широко применяется оператор с ключевыми словами: "else if", "elseif", "elif", "Иначе Если".

В Драконе предлагается использовать икону "Иначе Вопрос" с функциональностью соответствующей данному оператору языков программирования.

Икона "Иначе Вопрос" будет иметь графическое начертание как у иконы "Вопрос", но со входом слева.

Таким образом конструкция языка программирования "If...ElseIf... ...Else...EndIf" в Драконе будет представлена горизонтальной последовательностью икон "Вопрос"-"Иначе Вопрос"- .
Во всех иконах этой последовательности, выход вниз будет выходом по условию ДА, выходы вправо будут по условию НЕТ.
У крайней правой иконы правый выход НЕТ будет соответствовать ключевому слову "Else".
Ключевом словам "End", "EndIf", "Конец Если" будет соответствовать горизонтальная линия объединения шампуров от нижних выходов (ДА) икон и правый выход (НЕТ) правой иконы.
---
Применение икон "Иначе Если" графически выглядит как блок "Переключатель", но менее громоздкое и может заменить блок "Переключатель".
---
Владимир Даниелович при работе с Драконом использует "CorelDraw".
До появления иконы "Иначе Вопрос" в средах Дракона, Владимир Даниелович может опробовать её использование.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Новая икона - "Иначе Вопрос"
СообщениеДобавлено: Суббота, 16 Февраль, 2019 11:26

Зарегистрирован: Среда, 07 Январь, 2015 14:53
Сообщения: 918
Пример использование иконы "Иначе Вопрос"

https://forum.drakon.su/viewtopic.php?p=102827#p102827
Цитата:
На схемах имеется попытка применения "терминаторов" из блок-схем, а также и "вопросы иначе".



Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Новая икона - "Иначе Вопрос"
СообщениеДобавлено: Воскресенье, 17 Февраль, 2019 09:55

Зарегистрирован: Среда, 07 Январь, 2015 14:53
Сообщения: 918
Сравните схему (выше) с использованием икон "Иначе вопрос" и схему (ниже) с наличием только икон "Вопрос".
Вложение:

Вывод:
Схема с использование икон "Иначе вопрос" содержит меньше изломов линий, имеет регулярную структуру, иконы на одном уровне, компактнее.
Следовательно схема с использованием икон "Иначе вопрос" более когнитивная, чем схема с наличием только икон "Вопрос".

Начертание иконы "Иначе вопрос" не отличается от начертания иконы "Вопрос". Для иконы используем тоже наименование "Вопрос". Таким образом икона "Вопрос" будет иметь два варианта присоединения входа: сверху и слева. Оба варианта присоединения соответствуют основным направлениям передачи информации: вниз и вправо.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Новая икона - "Иначе Вопрос"
СообщениеДобавлено: Воскресенье, 17 Февраль, 2019 11:26
Аватара пользователя

Зарегистрирован: Суббота, 29 Март, 2008 19:27
Сообщения: 1011
Откуда: Россия, Чебоксары
Хорошо. Хоть одно эргономичное решение за десять лет появилось.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Новая икона - "Иначе Вопрос"
СообщениеДобавлено: Воскресенье, 17 Февраль, 2019 16:00

Зарегистрирован: Среда, 07 Январь, 2015 14:53
Сообщения: 918
Alexey_Donskoy писал(а):
Хорошо. Хоть одно эргономичное решение за десять лет появилось.

Спасибо!
К выводу о том, что решение является когнитивным, Алексей дополнил то, что оно и эргономичное.

За десять лет, это не единственное решение в Драконе.
Еще изменили начертание иконы "Ввод", устранена ошибка выбора направления ввод информации.
Еще предусмотрена визуализация вывода значения в схеме-функции.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Новая икона - "Иначе Вопрос"
СообщениеДобавлено: Воскресенье, 17 Февраль, 2019 18:48
Аватара пользователя

Зарегистрирован: Суббота, 29 Март, 2008 19:27
Сообщения: 1011
Откуда: Россия, Чебоксары
LKom писал(а):
К выводу о том, что решение является когнитивным, Алексей дополнил то, что оно и эргономичное.
Когнитивно-эргономичное. Внимание к вопросам когнитивной эргономики, на мой взгляд, главное достижение и главная польза работ Паронджанова.
Огорчительно, что развитие более десяти лет идёт совершенно в другом направлении, где когнитивная эргономика и близко не стояла. И с этой точки зрения наблюдаются даже потери.

А это предложение - шаг в сторону когнитивной эргономики визуального языка.
Шаг, честно скажу, маленький.
Но он есть, и это хорошо.

Цитата:
За десять лет, это не единственное решение в Драконе. Еще изменили начертание иконы "Ввод"
Ну вот, пальцев хватило пересчитать.
За такое время империи рушатся, парадигмы меняются, а тут...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Новая икона - "Иначе Вопрос"
СообщениеДобавлено: Понедельник, 18 Февраль, 2019 10:20
Аватара пользователя

Зарегистрирован: Вторник, 04 Октябрь, 2011 17:45
Сообщения: 503

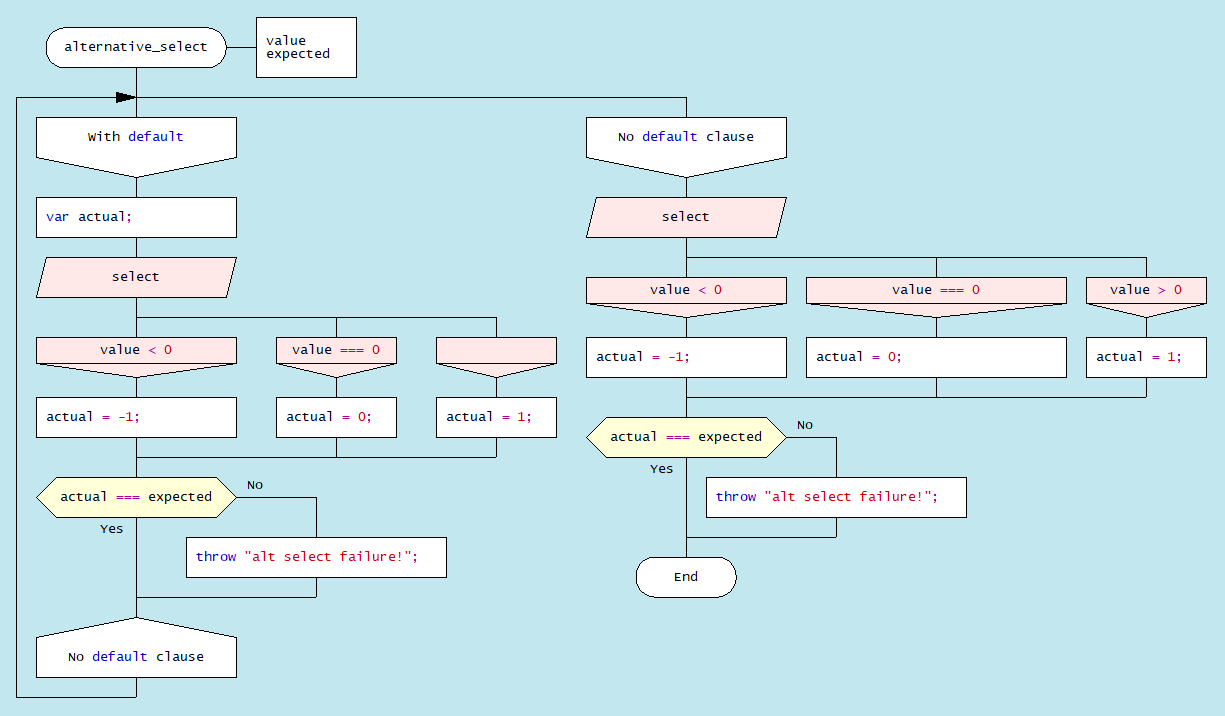

Аналог иконы "Иначе Вопрос" появился в DRAKON Editor несколько лет назад.
Кто именно предложил идею, я не помню.
Вложение:
alternative_select.png [ 25.26 КБ | Просмотров: 578 ]


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Новая икона - "Иначе Вопрос" ...
СообщениеДобавлено: Понедельник, 18 Февраль, 2019 10:39

Зарегистрирован: Среда, 07 Январь, 2015 14:53
Сообщения: 918
Степан Митькин писал(а):
Аналог иконы "Иначе Вопрос" появился в DRAKON Editor

Икона "Вариант" без текста не является аналогом иконы "Иначе Вопрос", т.к. не содержит иного вопроса.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Новая икона - "Иначе Вопрос"
СообщениеДобавлено: Пятница, 01 Март, 2019 09:37

Зарегистрирован: Понедельник, 07 Май, 2018 01:43
Сообщения: 27
Когда данная икона появится в ИС «Дракон»?
