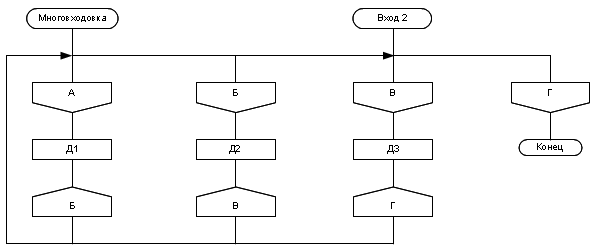

Допустим есть некоторая схема, имеющая два входа. (см. рис. A.png)


Требуется изобразить её вызов, как на рис. B.png


Вопросы:
1. Можно ли так изобразить вызов многовходовой процедуры?
2. Если можно, то как изобразить через какой вход будет произведён вызов?

P.S. Обсуждения не нашёл.

Был пример здесь: viewtopic.php?f=62&t=3433#p62870.
Там один вход у процедур - так что только для иллюстрации синтаксиса. Вы встаёте на тот же путь - только осталось вместо Начало и Конец писать параметры вызова и возврата. Скажем, в формате ДМ-языка.
Как пишется для многих входов - см. ДМ-схему в этом примере: http://grafit-basis.narod.ru/L3/viz_alg ... -n42-1B-I2 (два входа у головной процедуры и вызов одной из вставок из разных процедур).
Для двух входов будет, как Вы и предлагаете - только удобно к имени входа приписывать какой-то его номер (есть там же на ПК-схеме). Чтобы знать, что это именно вызов разных входов.
Например, для Вашего случая: Осн:Многовходовка; Доп1:Вход2.
Типа так.

Уважаемый Эдуард!

1. Можно.
2. В 1-й вход по имени "Многовходовка". Во 2-й вход по имени "Вход 2".

С точки зрения вызова, имена "Многовходовка" и "Вход 2" равноправны.
Но они, разумеется, задают РАЗНЫЕ режимы работы вызываемой процедуры.

Нет тут никакой проблемы.

В каждой иконе "Заголовок" свой уникальный текст, соответственно в иконе "Вставка" текст дублирует текст иконы "Заголовок".

В ИС Дракон решен вопрос генерирования программного текста процедуры соответствующей схеме "Силуэт" с несколькими иконами "Заголовок".

Всем спасибо.
