события могут быть не в одном потоке, а в нескольких, например: событие операционной системы, событие программного окружения, событие внутри программы, события интерфейса. Думается, что полезно было бы их как-то разделять

Приведенный Вами в предыдущем сообщении пример отлично описывается Синхронизатором (как предлагалось мною и LKom), или Вопросом (традиционный вариант).

Но почему вдруг оценка стала происходить в иконе "Ввод" мне не очень понятно.

Это работает, но выглядит громоздко.

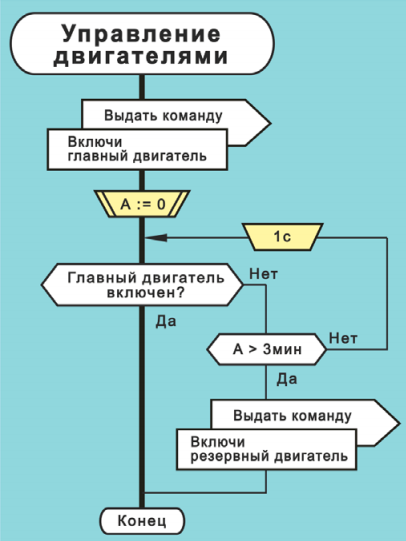

Логику такой схемы просто понять: нет данных - ждем пока поступят, есть данные - продолжаем работу алгоритма

Если мы говорим о нововведениях, то можно предложить чуть менее громоздкий вариант:

2. Намерение (ожидать одно из нескольких событий) выражено однозначно, ни с чем не перепутаешь.

А "синхронизатор" тогда зачем? В чём разница?

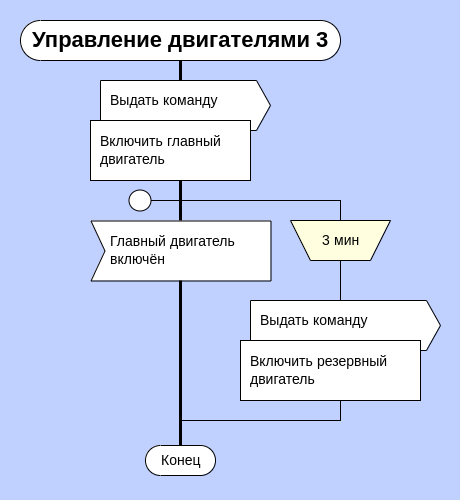

Если требуется указывать длительность таймаута, то так:

Что такое таймаут?

Тайм-аут (телекоммуникации)

Материал из Википедии — свободной энциклопедии

Тайм-аут в телекоммуникациях и связанных с ними технических науках (в том числе компьютерных сетях и программировании), время ожидания — параметр, связанный с совершением события и предназначен для оценки его завершения за определенное время.

Тайм-аут позволяет более эффективно использовать ограниченные ресурсы, не требуя дополнительного взаимодействия с объектом, заинтересованым в потреблении этих ресурсов.

Основная идея в том, что в ситуациях, когда система должна ждать чего-то, но не ждать неопределенное время, ожидание будет прервано после истечения тайм-аута. Это основано на предположении, что дальнейшее ожидание бесполезно, и некоторых других действий не требуется.


Содержание

1 Литература
1.1 Применение
1.1.1 Специализировано
1.2 Часовая основа времени

Литература

Федеральный Стандарт 1037C и MIL-STD-188 [1] (1996)

Применение

Отрезок времени имеет смысл, в случае если нужно предотвратить процесс ожидания, который с большим запозданием или никогда не придёт в действие. Опираясь на синхронизацию процессов, в которых Тайм-аут (отрезок времени), это может быть так же причина, из-за которой была вызвана ошибка системы.

Специализировано

В компьютерной сети тайм-аут — это время, при котором ожидается ответ перед потерей данных или время для перезаписи данных, а также срыв соединения через отрезок времени.

Часовая основа времени

Для отрезка времени (тайм-аут) не всегда являются основой общепринятые показатели времени. Протоколы соединений ограничиваться тем, как часто пакет данных может пересылаться дальше (смотри Роутинг).

Интернет протокол в верхнем колонтитуле имени TTL (Time to live) — время жизни или действия, начальное время которому (при IPv4 в большем случае множество от 32), которое считывается с передатчика (роутер), до момента пока пакет данных не удаляется сведением TTL к нулю.

Это приводит к тому, что пакет не пересылается бесконечно, что повышает качество интернет связи. Так как транслятор минимизирует число передачи каждый раз на единицу, то начальный смысл часового окна, из-за нехватки синхронности действий прекращает своё движение в передатчике (роутер).

Maas-Maarten Zeeman (автор Erlang-модуля в DRAKON Editor) ознакомился с данной дискуссией. Он склоняется к следующему варианту, предложенному Дмитрием Бардыниным:

Мне кажется, что для таймаута желательно приспособить икону Пауза.
Степан, ваше мнение?

В Драконе все давно решено:
Присоедините икону Синхронизатор к иконе Выбор блока Переключатель.
В иконе Синхронизатор впишите условия. К примеру - "Ждать событие в течении 20 сек.".
Установите иконы Вариант на каждое ожидаемое событие, на "Иное событие", на "20 сек. прошло".

Но есть проблема.

Икона Синхронизатор уже перегружена различными задачами.
Расширять ее функциональность недопустимо.

Макроикона "Ожидание события" останавливает алгоритм до тех пор, пока не произойдёт одно из указанных событий.

Мне кажется, что для таймаута желательно приспособить икону Пауза.
Степан, ваше мнение?

И меня беспокоит схожесть нового символа с иконкой Соединитель. Не пострадает ли визуальная простота схем?

Требуется явно показать логику: алгоритм приостанавливается, пока не произойдёт событие.
В языке Erlang это конструкция receive.
В языке Go это конструкция select.

Более того, и прежде всего, возникает неоднозначность в "стандарте" икон за 2020 г.

По-видимому, в "стандарте" исторически икона "Соединитель" формально декларировалась почему-то без указания примыкающей линии/линий (единственная среди всех икон

Теперь, если к "Соединителю" добавить линию, то возникает "Событие".
